Tracks - Lochschienen

Die iN∫TRAXX Tracks - Lochschienen bilden die Grundlage des iN∫TRAXX-Systems und bieten eine SAE-konforme Plattform für die einfache Anpassung Ihres Fahrzeugs.

Verschiedene Arten von Tracks - Lochschienen können an Wände, Decken und auf Tischflächen / Ablageflächen montiert werden.
Die Tracks - Lochschienen werden in Standardlängen geliefert, können aber auf die gewünschte Länge zugeschnitten werden.

Sobald die Tracks - Lochschienen installiert sind, können iN∫TRAXX Einheiten wie Halterungen, SafePaks, SafeCabs, Spezial-Halterungen für Zubehör bestimmter Gerätehersteller und Krankenwagenausrüstung befestigt und überall entlang dieser Tracks - Lochschienen optimal positioniert werden.

Wand-Track - 1016 mm
Lochschiene mit Befestigungsbohrungen zur Wandmontage in Standardlänge von 1016 mm, kann auf die benötigte Länge gekürzt werden.

Wand-Track
1016 mm

  • Bestell-Nr. 0480001
  • Breite 189 mm
  • Tiefe 12.7 mm
  • Länge 1016 mm
  • Belastbarkeit 100 kg

Wand-Track - 1016 mm, ohne Bohrung
Lochschiene ohne Befestigungsbohrungen zur Wand-, Tisch-, Ablageflächenmontage in Standardlänge von 1016 mm, kann auf die benötigte Länge gekürzt werden. Fachgemäße Montage liegt in der Verantwortung der Montagefirma/ -person.

Wand-Track
1016 mm, ohne Bohrung

  • Bestell-Nr. 0480073
  • Breite 189 mm
  • Tiefe 12.7 mm
  • Länge 1016 mm
  • Belastbarkeit 100 kg

Wand-Track-System - 340 mm, schwarze Endkappen
Kurze Lochschiene zur einzelnen Anbringung von Geräten. Zum Lieferumfang gehören 2 schwarze Endkappen.

Wand-Track-System
340 mm

  • Bestell-Nr. 0480062
  • Breite 193 mm
  • Tiefe 17 mm
  • Länge 340 mm
  • Belastbarkeit 25 kg

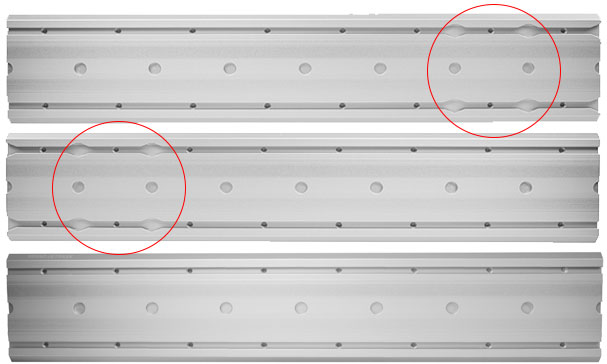

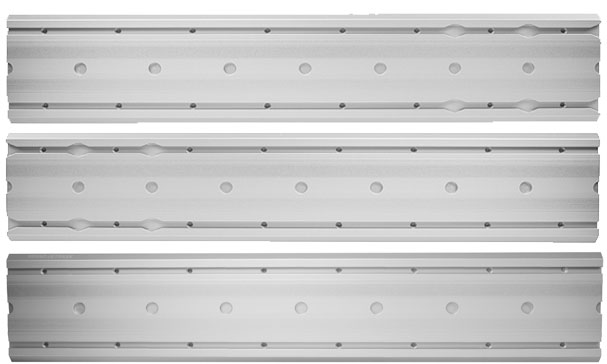

Decken-Track, rechts, links, mittig und ohne
Lochschiene mit Befestigungsbohrungen zur Montage an Decken, Wänden, Böden oder auf Ablageflächen, in Standardlänge von 1016 mm, kann auf die benötigte Länge gekürzt werden. Version rechts mit vier Einschubpunkten der Befestigungssektion auf der rechten Seite, Version links mit den Einschubpunkten auf der linken Seite und die Version mittig mit den Einschubpunkten in der Mitte der Lochschiene. Die Version ohne besitzt keine Einschubpunkte.

alle_vier_v1alle_vier_v2

Decken-Track rechts,
links, mittig und ohne

  • Rechts: Bestell-Nr. 0480107
  • Links: Bestell-Nr. 0480131
  • Mittig: Bestell-Nr. 0480171
  • Ohne: Bestell-Nr. 0480108
  • Breite 189 mm
  • Tiefe 12.7 mm
  • Länge 1016 mm
  • Belastbarkeit 100 kg

Verbindungsstück
Zur fachgerechten Montage von aneinanderstoßenden Lochschienen, mit Madenschrauben

Verbindungsstück
mit Madenschrauben

  • Bestell-Nr. 0480054
  • Breite 8 mm
  • Tiefe 6 mm
  • Länge 60 mm
  • Packung mit 2 Stück

Endkappen - Standard
Endkappe zum sauberen Abschluss der Lochschiene

Endkappe
Standard

  • schwarz: Bestell-Nr. 0480002
  • grau: Bestell-Nr. 0480003
  • weiß: Bestell-Nr. 0480004
  • Breite 193 mm
  • Tiefe 48 mm
  • Länge 17 mm

Endkappen schmal
Endkappe zum sauberen Abschluss der Lochschiene. Diese schmale Endkappe wird eingesetzt wenn die Schiene dicht an der Wand endet oder von der Seite Halterungen eingeführt werden sollen.

Endkappen
schmal

  • schwarz: Bestell-Nr. 0480049
  • grau: Bestell-Nr. 0480050
  • weiß: Bestell-Nr. 0480051
  • Breite 193 mm
  • Tiefe 48 mm
  • Länge 17 mm

T-Verbindungsstück
Endkappe zum sauberen Abschluss, wenn eine waagerechte und eine senkrechte Schiene aneinander stoßen.

T-Verbindungsstück

  • schwarz: Bestell-Nr. 0480005
  • grau: Bestell-Nr. 0480006
  • weiß: Bestell-Nr. 0480007
  • Breite 193 mm
  • Tiefe 24 mm
  • Länge 16 mm
